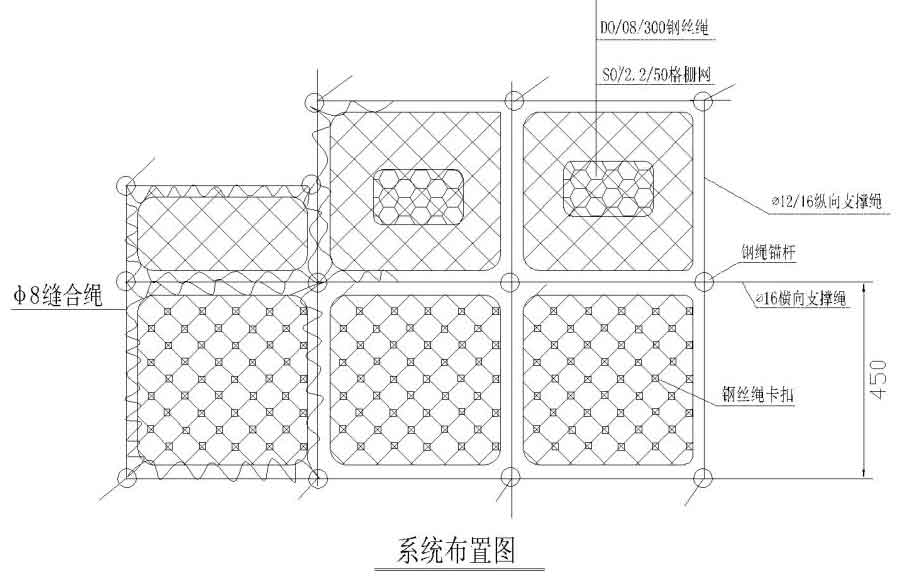

主動防護網GPS2圖紙詳解
主動防護網
主動防護系統是以鋼絲繩網為主的各類柔性網覆蓋包裹在所需防護斜坡或巖石上,以限制坡面巖石土體的風化剝落或破壞以及危巖崩塌(加固作用),或?qū)⒙涫刂朴谝欢ǚ秶鷥?nèi)運動(圍護作用)。保護行人和車輛安全通過!
主動防護網構造
前兩者通過鋼絲繩錨桿和/或支撐繩固定方式,后者通過鋼筋(可施加預應力)和/或鋼絲繩錨桿(有邊沿支撐繩時采用)、專用錨墊板以及必要時的邊沿支撐繩等固定方式 。
主動防護網產品特性
作用原理上類似于噴錨和土釘墻等面層護坡體系,但因其柔性特征能使系統將局部集中荷載向四周均材質:鋼絲繩網、普通鋼絲格柵(常稱鐵絲格柵)和TECCO高強度鋼絲格柵 勻傳遞以充分發揮整個系統的防護能力,即局部受載,整體作用,從而使系統能承受較大的荷載并降低單根錨桿的錨固力要求 。
主動防護網產品用途
系統的開放性,地下水可以自由排泄,避免了由于地下水壓力的升高而引起的邊坡失穩問題;該系統除對穩定邊坡有一定貢獻外,同時還能抑制邊坡遭受進一步的風化剝蝕,且對坡面形態特征無特殊要求,不破壞和改變坡面原有地貌形態和植被生長條件,其開放特征給隨后或今后有條件并需要時實施人工坡面綠化保留了必要的條件,綠色植物能夠在其開放的空間上自由生長,植物根系的固土作用與坡面防護系統結為一體,從而抑制坡面破壞和水土流失,反過來又保護了地貌和坡面植被,實現邊坡防護和環境保護目的。
主動防護網簡單類型
邊沿(或上沿)鋼絲繩錨桿+支撐繩+縫合繩(D0/08/300鋼繩網+上下沿錨固+上下沿(或橫向)支撐繩) 邊沿(或上沿)鋼絲繩錨桿+支撐繩+縫合繩(D0/08/300鋼繩網+上下沿錨固+上下沿(或橫向)支撐繩)
普通型號:系統鋼絲繩錨桿+支撐繩+縫合繩,孔口凹坑+張拉[或邊沿(上沿)錨固(鋼索錨桿2-4m距4.5m)+縱橫向支撐繩(2-∮16)+鋼絲繩網(◇08/300/4*4㎡)+縫合繩(∮8)]
主動防護網結構配置:鋼絲繩網、鋼絲繩錨桿、支撐繩、縫合繩、鋼絲格柵網。
主動防護網主要型號:GAR1、GAR2、GPS1、GPS2、GER1、GER2、TC-65A、TC-65B、MS-GPS2、MS-GAR1-ST、MS-GPS2-ST等。
型號
GAP1(普通簡單型)
鋼絲繩網邊沿(或上沿)鋼絲繩錨桿+支撐繩+縫合繩(DO/08/300鋼繩網+上下沿錨固+上下沿(或橫向)支撐繩)圍護作用,限制落石運動范圍,部分仰制崩塌的發生
GAR2(普通型)鋼絲繩網系統鋼絲繩錨桿+支撐繩+縫合繩,孔口凹坑+張拉[或邊沿(上沿)錨固(鋼索錨桿2-4 m 距4.5m)+縱橫向支撐繩(2-∮16)+鋼絲繩網(◇08/300/4*4㎡)+縫合繩(∮8)]坡面加固,仰制崩塌和風化剝落、的發生,限制局部或少量落石運動范圍
GPS1(普通常用型)鋼絲繩網+鋼絲格柵同GAR1+鋼絲格柵(GAR1+SO/2.2/50鐵絲格柵)同GAR1,有小塊落實時選用
GPS2(普通常用型)
鋼絲繩網+鋼絲格柵同GAR2+鋼絲格柵[或邊沿(上沿)錨固(鋼索錨桿2-4 m 距4.5m)+縱橫向支撐繩(2-∮16)+鋼絲繩網(◇08/300/4*4㎡)+縫合繩(∮8)+SO/2.2/50鐵絲格柵+系統錨固]同GAR2,有小塊危石或土質邊坡時選用GER1鋼絲格柵同GAR1但用鐵線縫合(SO/2.2/50鐵絲隔柵,上下沿錨固,上下沿支撐繩)同GAR1,但危石塊體較小且壽命要求較短時采用,以碎落防護為主。
GER2
鋼絲格柵同GAR2但用鐵線縫合(SO/2.2/50鐵絲隔柵,上下沿錨固,上下沿支撐繩)
同GAR2,但危石塊體較小且壽命要求較短時采用。
TC-65A
高強度鋼絲格柵預應力鋼筋錨桿+孔口凹坑+縫合繩(根據需要選用邊界支撐繩和鋼絲繩錨桿)同GPS2,能滿足可達100年或更長的防腐壽命要求,但其加固能力僅為其70%-80%左右,不適合于體積大于1立方米大塊孤危石加固。
TC-65B
高強度鋼絲格柵預應力鋼筋錨桿(根據需要選用邊界支撐繩和鋼絲繩錨桿)同GAR1,能滿足可達100年或更長的防腐壽命要求,但不適合于體積大于1立方米大塊落石防護。
