主動防護網安裝圖片（主動防護網和被動防護網的區別與優缺點）

SNS主動防護網（包括GAR2、GPS2、GER2和GTC-65A），常用于坡面崩塌、風化剝落、溜坍、溜滑或塌落類地質災害的加固防護，其明顯特征是采用系統錨桿固定，并根據柔性網的不同，分別通過支撐繩和縫合張拉（鋼絲繩網或鐵絲格柵）或預應力錨桿（TECCO-65格柵）來對柔性網部分實現預張拉。

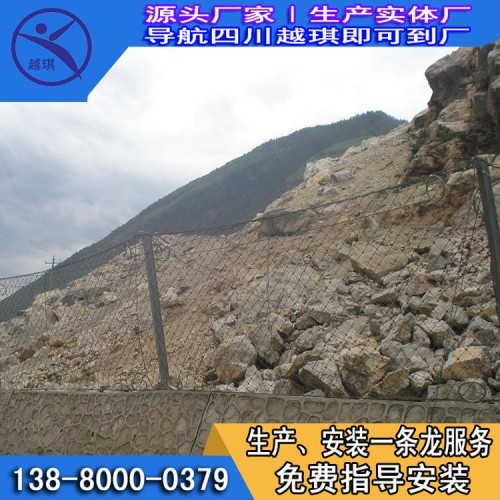

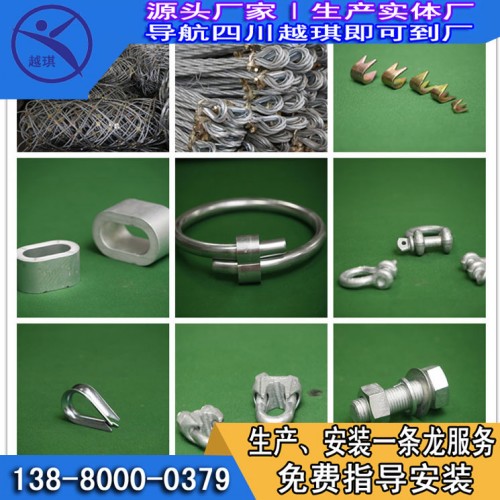

被動防護網是由鋼絲繩網、高強度鐵絲格柵網、錨桿、工字鋼柱、上下拉錨繩、消能環、底座及上下支撐繩等部件構成。系統由鋼柱和鋼繩網聯結組合構成一個整體，對所防護的區域形成坡面防護，從而阻止崩塌巖石的下墜，起到邊坡防護的作用。

流程如下：

1.首先，清除威脅施工的斜坡保護區中的浮土和浮石，并適當修復不利于安裝主動防護網并可能影響主動防護正常功能的部分地形 凈安裝后。

2.放線測量，確定錨桿的方向，在允許的調節范圍內調整孔距，并選擇盡可能低的錨孔方向，對于非低凹口和那些不滿足要求的凹口 安裝系統時，盡量將錨桿孔靠近坡面（連續懸空區域一般不超過5m，否則建議在0.5m以上增加部分錨桿?？梢灾苯邮褂?直徑不小于12cm的帶鉤的鋼制錨桿或雙股鋼絞線錨具），應在每個孔位置鉆一個坑，坑的深度不得小于裸露的長度 錨桿的環套。 通常，直徑為20厘米，深度為20厘米。

3.根據計劃的深度鉆孔并清潔螺栓孔。 孔的深度不小于計劃螺栓的長度，直徑不小于42cm。 假設將構成每個螺栓的兩股鋼絲繩錨固到兩個。直徑大于35cm的錨固孔用于形成人字形錨固桿。 兩條鋼絲繩之間的夾角為15°至30°，也可以實現錨固效果。 假定由于地面松動或破裂而無法找到一些孔。 對于孔隙的形成，可以使用橫截面尺寸大于0.4×0.4m的C15混凝土基礎來代替無法形成孔隙的巖石土質部分。

4.對錨桿進行注漿和穿刺時，必須使用標記不小于M20的水泥砂漿。 建議使用灰砂比為1：1至1.2和水灰比為0.45至0.50的水泥砂漿或純水泥砂漿。 42.5對于普通波特蘭水泥，為了確保泥漿充滿，建議使用粒度不超過3mm的中細砂。 在下一步之前，灌漿體需要固化三天以上。

5.貴州防護網安裝垂直和水平支撐繩。 打開并擰緊后，在兩端使用2到4（當支撐繩的長度小于15m時，請使用2；在支撐繩的長度大于30m時，請使用4，中間的長度使用3條） 鋼絲繩夾與固定桿的裸露環套固定連接。

6.從頂部到底部鋪好格柵網，堆放寬度不應小于5cm，并應使用1.5cm鐵絲綁住兩個格柵網或格柵網與支撐繩之間。 當傾斜度小于45°時，連接點距離通常小于2m，當傾斜度大于45°時，連接點距離通常小于1m（如果條件允許，可以在上一個步驟之前結束此步驟 步驟，即將網格網放置在支撐繩的下方）。

7.從上到下鋪設鋼絲繩網，然后將它們縫合在一起。 縫合繩為8cm鋼絲繩。 每個鋼絲繩網均用一條31厘米長的縫合線縫制到周?chē)闹卫K上，并預先張緊。 縫合繩的兩端均用兩個繩夾和網繩固定。
